防爆盒系列

一、产品概述

110kV/220kV电缆中间接头防爆灭火保护装置安装于中间接头外起防护作用,避免引起火灾或造成二次事故。该装置参照电缆的设计规范,在内部温度达到170℃的情况下,可以自启动进行灭火或降温,彻底防止因电缆温度过热引起的连锁电缆火灾事故。

应用110kV/220kV电缆中间接头防爆灭火保护装置后,其防爆灭火功能可以充分解决由于电缆中间接头长期运行而发生自燃、爆炸伤及其它电缆的问题,可以保证中间接头产生的爆炸气体在防爆灭火装置内减压、灭火,解决爆炸产生的物体飞溅伤害,大幅降低喷出的气体温度,阻挡了高温电弧对人身和其他设备的伤害,彻底隔绝电弧、高温、高速物品的伤害。在一个大气压的合理无伤害气压下安全泄压,并且泄压方向可以指定,确保泄压不对向运行巡视人员和临近设备。这样可以完全解决高压电缆接头爆炸事故的伤害,确保不发生人身伤害和设备事故扩大化。

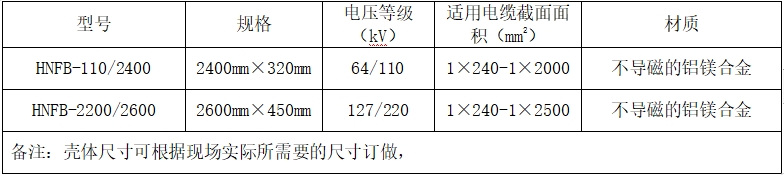

二、产品规格



三、产品特点

● 壳体尺寸:可根据现场实际所需要的尺寸订做,新建的电缆接头可在设计时根据电缆接地铜壳外形尺寸的大小、长短来定制,壳体可做成上下组合、左右组合或分段组合;

● 防爆性能:高压电缆中间接头防爆灭火保护装置外壳为高强度铝镁合金、304不锈钢材料,无磁、弹性好、耐腐蚀、强度高,可防火、防爆、灭火,若电缆接头发生爆炸壳体内层弹性材料可吸附部分的爆炸冲击力,减震防火。

● 分散电弧性能:抗爆分散电弧缓冲层,明火无法点燃,抗击3000度上高温电弧瞬间的烧灼,分散事故所产生的电弧的作用。

● 灭火性能:高压电缆中间接头防爆灭火保护装置中部凸鼓的两半圆壳件对合装上钢结构螺丝安装而成,装置内附设高抗爆分散电弧缓冲层、感温自动灭火装置.电缆中间接头一旦爆炸起火,高压电缆中间接头防爆灭火保护装置内的感温自动灭火装置会在瞬间自启动灭火,使火焰熄灭,并在灭火过程中稀释爆炸释放的大量热量,降低爆炸释放的大量热量温度,达到灭火、降温目的,并能有效地阻止火势及有毒烟气向四周蔓延。

● 泄压性能:外壳居中往两侧的凸面上各预留一个泄能泄压孔,泄压孔密封垫材质采用优质硅橡胶。

● 检修性能:外壳居中往两侧的凸面过道侧各预留一个检修窗,可做检修测温或更换灭火材料使用;

● 密封防水性能:可防潮,高压电缆中间接头防爆灭火保护装置安装后可避免电缆中间接头长期泡在水里运行,可避免受潮、进空气等情况。

● 报警性能:可选配互联网监控、监测报警可实现实时对电缆接头的湿度/温度监控、监测,事故报警;

● 环流检测、导体测温性能:可选配实时监测环流,实时测温;

● 接地性能:可在壳体任意一个螺丝的位置与电缆支架进行再次接地,在发生爆炸事故产生的电弧冲击壳体时,接地点可分流部分短路电流,均匀分散爆炸所产生的电弧;

●经济效益:提供一个更好的运行环境,降低发生事故的概率,在发生事故时把损失降到最低.

● 安装简易:高压电缆中间接头防爆灭火保护装置采用全铜防水式接地线,可在任意一个螺丝的位置与电缆支架进行接地,安装、拆卸简易方便。

● 本产品具有可选配的智能监测模块,监测电缆接头温度,对电缆沟的水位进行监测预警;对电缆防爆进行监测预警,可主动事故位置定位,具备移动终端APP数据查看和告警接收。

● 本产品可选配自动灭火装置,自动灭火装置可在设定温度值或170℃的情况下自启动灭火,亦可选配电启动,远程摇控启动灭火。

● 使用寿命:一次投入,使用50年以上。

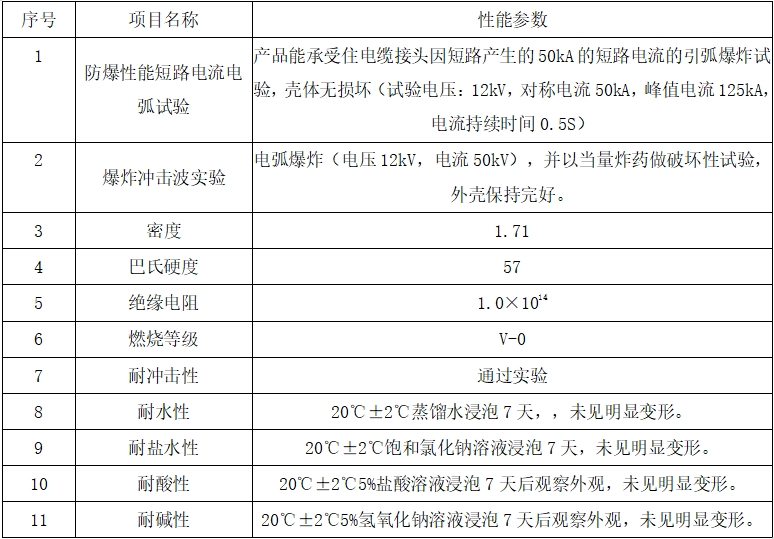

四、产品技术参数
